FUCILE MOSIN NAGANT 1891 DRAGONI CAL.7,62x54




NL 24 03 2010




NAZIONE - COUNTRY

RUSSIA - USSR

TIPO - TYPE

FUCILE - RIFLE

MODELLO - MODEL

MOSIN NAGANT 1891 DRAGONI  -  DRAGOON

FABBRICANTE - MANUFACTURER

ARSENALI RUSSI - RUSSIAN ARSENALS

CALIBRO - CALIBER

7,62 x 54

LUNGH.CANNA - BARREL LENGHT

730 mm  -  28,75"

LUNGH.TOTALE - TOTAL LENGHT

1240 mm   -  48,8"

CARICATORE - MAGAZINE

NON AMOVIBILE 5 COLPI  -  5 ROUNDS NOT DETACHABLE

TACCA DI MIRA - REAR SIGHT

A GRADINI CON QUADRANTE E CURSORE - QUADRANT REAR SIGHT WITH SLIDE (SAW TOOTHED RAMP)

NR.CAT.NAZIONALE

2330

ITEM NR. EUROARMS

CA135






Si tratta della rara versione da dragoni, modello di transizione tra il 1891 ed il 91/30.



Da quest'arma vennero derivati, a partire dal 1930, i fucili nagant modello 91/30.



La versione dragoni mantiene le seguenti caratteristiche del mod.91 da cui deriva:

culatta ottagonale (1891) invece che tonda (91/30).

Alzo a gradini con quadrante e cursore tarato in arshin (1891) invece che a ritto tangente e cursore tarato in metri (91/30).

fascette di tipo intero pi grosse e stondate (1891) invece che piatte e aperte inferiormente (91/30).

mirino a lama (1891) invece che a palo con tunnel (91/30).



Caratteristica comune al 91/30 invece la lunghezza della canna, pari a 730 mm (invece degli 800 mm del 1891)



Nell'esemplare rappresentato la fascetta anteriore e' stata sostituita con una del 91/30.





It is the rare DRAGOON version, which represent a transition model between the earlier 1891 and the final 91/30.



From this weapon will result, starting in 1930, the Nagant 91/30 rifles.



The dragoon version keep the following specifications which are the same of earlier model 91:

octagonal frame (1891) instead of round (91/30).

Quadrant rear sight with slide (saw toothed ramp) graduated in arshini (1891) instead of tangent sight with slide graduated in meters (91/30).

Solid bands bigger and rounded outside profile (1891) instead of flat profile and opened in the bottom part (91/30).

Blade front sight (1891) instead of hooded post sightl (91/30).



The barrel lenght of the DRAGOON version is the same as the 91/30, that is to say 730 mm - 28,75' (instead of 800 mm - 31,5' of mod.1891)



In the rifle depitched the front band have been changed with a 91/30 one

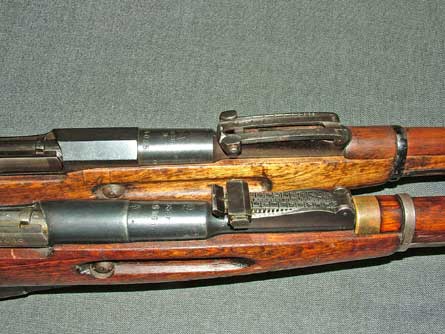

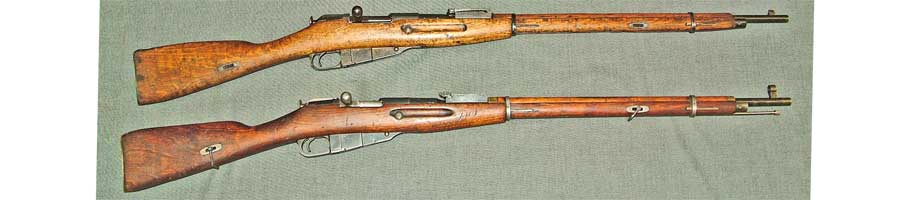

SOPRA - OVER: MOD.1891 DRAGONI

SOTTO - UNDER: MOD.91/30

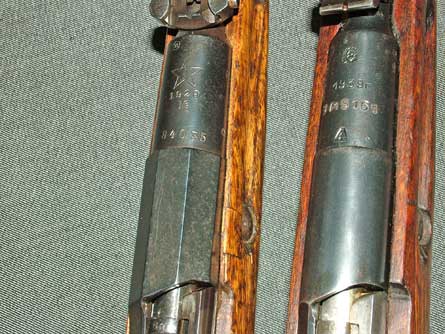

A SINISTRA - LEFT: MOD.1891 DRAGONI

A DESTRA - RIGHT: MOD. 91/30



SOPRA - OVER: MOD.1891 DRAGONI

SOTTO - UNDER: MOD.91/30

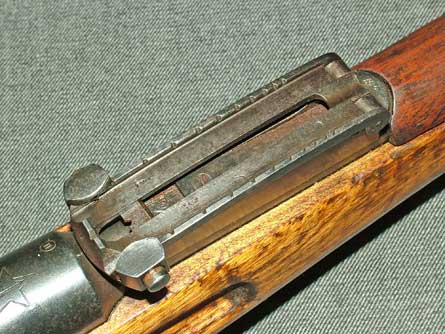

Tacca di mira del 2 tipo, utilizzata dopo il 1908 a seguito dell'adozione del munizionamento con palla appuntita (spitzer)



Rear sight (second type) replaced after the adoption of the pointed bullets.

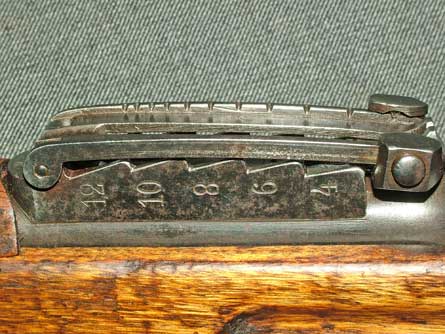

La tacca di mira tarata in ARSHINI.

Sul lato sinistro riporta le distanze da 400 a 1200 arshini (285 -853 m). Nella parte interna da 1300 a 3200 arshini (925 - 2275 m)



The rear sight is graduated in ARSHINI and graduation is:

on the left side the s from 400 to 1200 arshini (310 - 930 yards). Inside of the leaf from 1300 to 3200 arshini (1010 - 2490 yards)

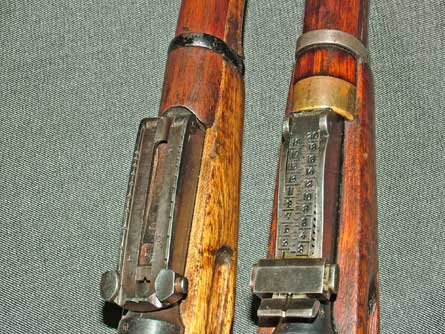

A SINISTRA - LEFT: MOD.1891 DRAGONI

A DESTRA - RIGHT: MOD. 91/30

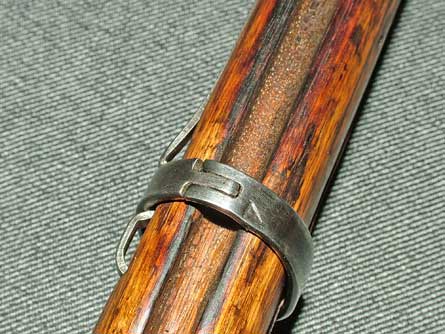

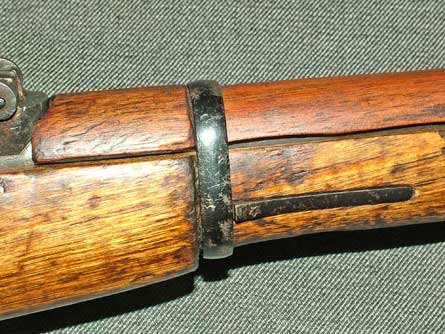

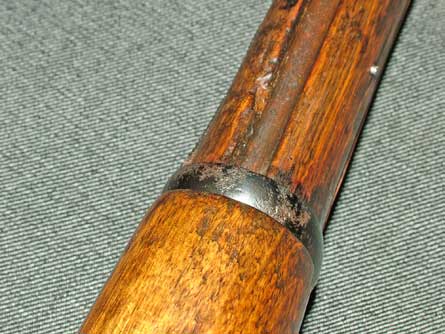

FASCETTA POSTERIORE - REAR BAND

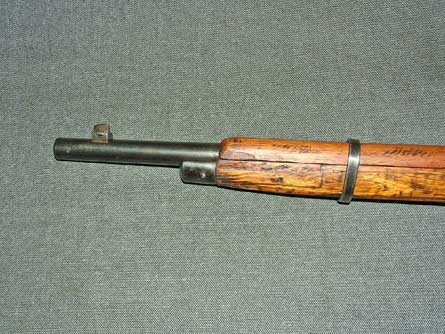

FASCETTA ANTERIORE - SOSTITUITA E NON ORIGINALE

(si tratta di quella poi utilizzata sul modello 91/30)



 FRONT BAND - REPLACED AND NOT ORIGINAL

(it is the one later adopted on the model 91/30)

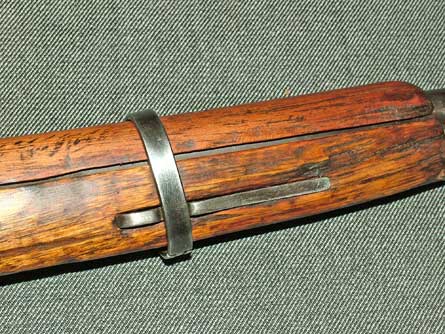

FASCETTA POSTERIORE - REAR BAND

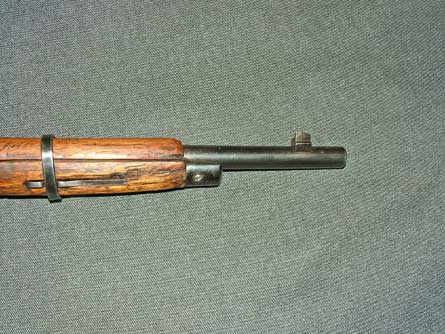

FASCETTA ANTERIORE - SOSTITUITA E NON ORIGINALE

( quella del modello 91/30)



 FRONT BAND - REPLACED AND NOT ORIGINAL

(it is the one adopted on the model 91/30)











SOPRA - OVER: MOD.1891 DRAGONI

SOTTO - UNDER: MOD.91/30
